🔹 Giải pháp điều khiển hoàn hảo cho máy in 3D & máy CNC mini!
💡 Tính năng nổi bật:
✔️ Tương thích với Arduino Uno – Dễ dàng kết nối và lập trình 🎛️
✔️ Hỗ trợ 4 trục (X, Y, Z, A) – Điều khiển tối đa 4 động cơ bước 🚀
✔️ Hỗ trợ driver A4988, DRV8825, TMC2208, TMC2100 🎯
✔️ Thiết kế nhỏ gọn, dễ dàng lắp đặt và mở rộng 📏
✔️ Cổng kết nối endstop & spindle control giúp tối ưu điều khiển 🔧
📦 Thông số kỹ thuật:

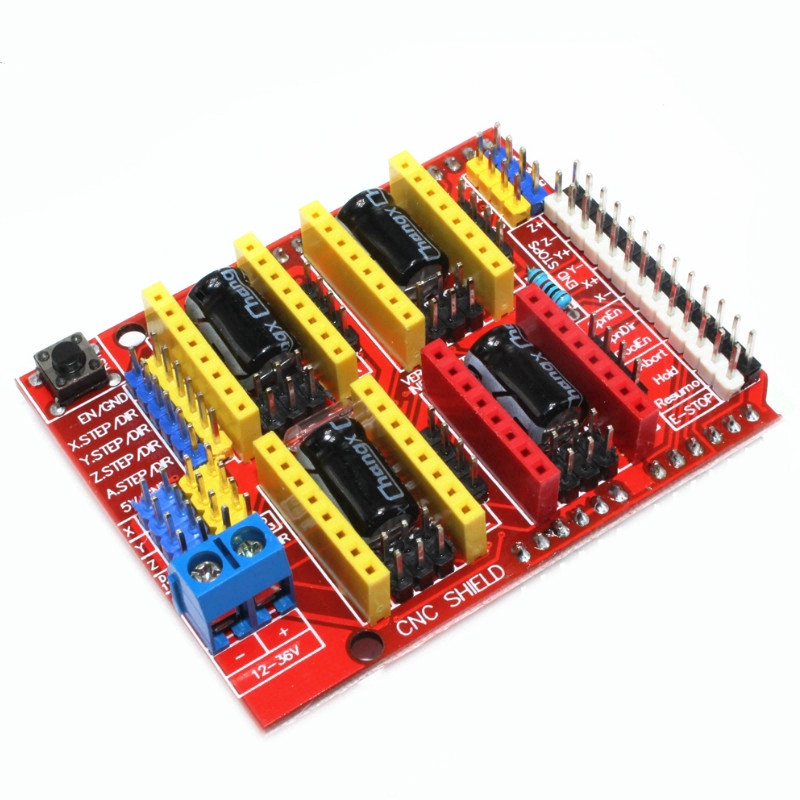

Tấm chắn này được thiết kế để cho phép bạn điều khiển bộ định tuyến CNC hoặc máy phay từ bảng Arduino. Sản phẩm chứa 4 ổ cắm driver cho phép lắp các mô-đun trình điều khiển Pololu A4988or DRV8825 tương thích, cung cấp khả năng điều khiển 3 trục động cơ bước (X, Y & Z) cộng với một động cơ phụ thứ 4. Các đầu nối bổ sung giúp kết nối dễ dàng các cảm biến dừng cuối và các nút điều khiển.
Đặc điểm sản phẩm
GRBL 0.8c tương thích. (Phần sụn nguồn mở chạy trên Arduino UNO biến các lệnh mã G thành tín hiệu bước)
Hỗ trợ 4 trục (X, Y, Z, A-Có thể sao chép X, Y, Z hoặc tạo một trục thứ 4 đầy đủ với phần sụn tùy chỉnh sử dụng chấu D12 và D13)
2 x Điểm dừng cuối cho mỗi trục (mỗi cặp trục được chia sẻ bởi cùng một chân IO)
Kích hoạt trục chính và kết nối hướng.
Cho phép kết nối với chất làm mát.
Sử dụng trình điều khiển bước tương thích Pololu A4988 có thể tháo rời. (A4988, DRV8825 và những loại khác)
Đầu jumper để đặt Micro-Stepping cho trình điều khiển bước.
Thiết kế nhỏ gọn.
Động cơ bước có thể được kết nối với 4 đầu nối dupont / molex 4 chân.
Chạy trên 12-36V DC. (Hiện tại chỉ có trình điều khiển Pololu DRV8825 có thể xử lý lên đến 36V, vì vậy vui lòng xem xét điện áp hoạt động khi cấp nguồn cho bo mạch.)
Điện áp hoạt động: 12-36V
Hỗ trợ động cơ bước: 4 trục (X, Y, Z, A)
Tương thích driver: A4988, DRV8825, TMC2100, TMC2208
Cổng kết nối: Endstop, Spindle, Stepper Motor
Ứng dụng: Máy in 3D, máy CNC mini, máy khắc laser, robot tự động
📢 Ứng dụng:
✅ Dùng cho máy in 3D DIY, máy CNC mini 🖨️
✅ Điều khiển động cơ bước chính xác cao ⚙️
✅ Hỗ trợ chế tạo máy khắc laser, robot tự động 🤖
📍 #CNCShield #3DPrinter #ArduinoCNC #A4988 #DRV8825 #MáyKhắc #MáyIn3D #CNCMini
