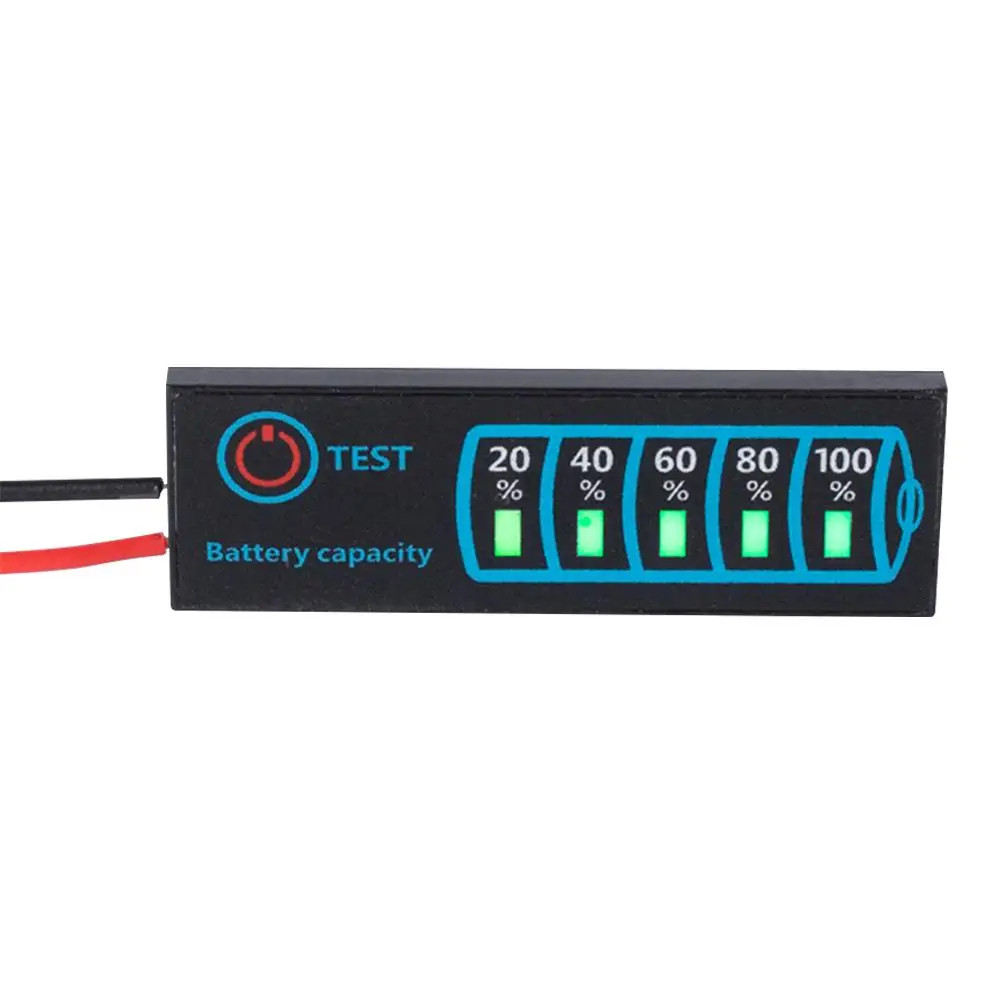

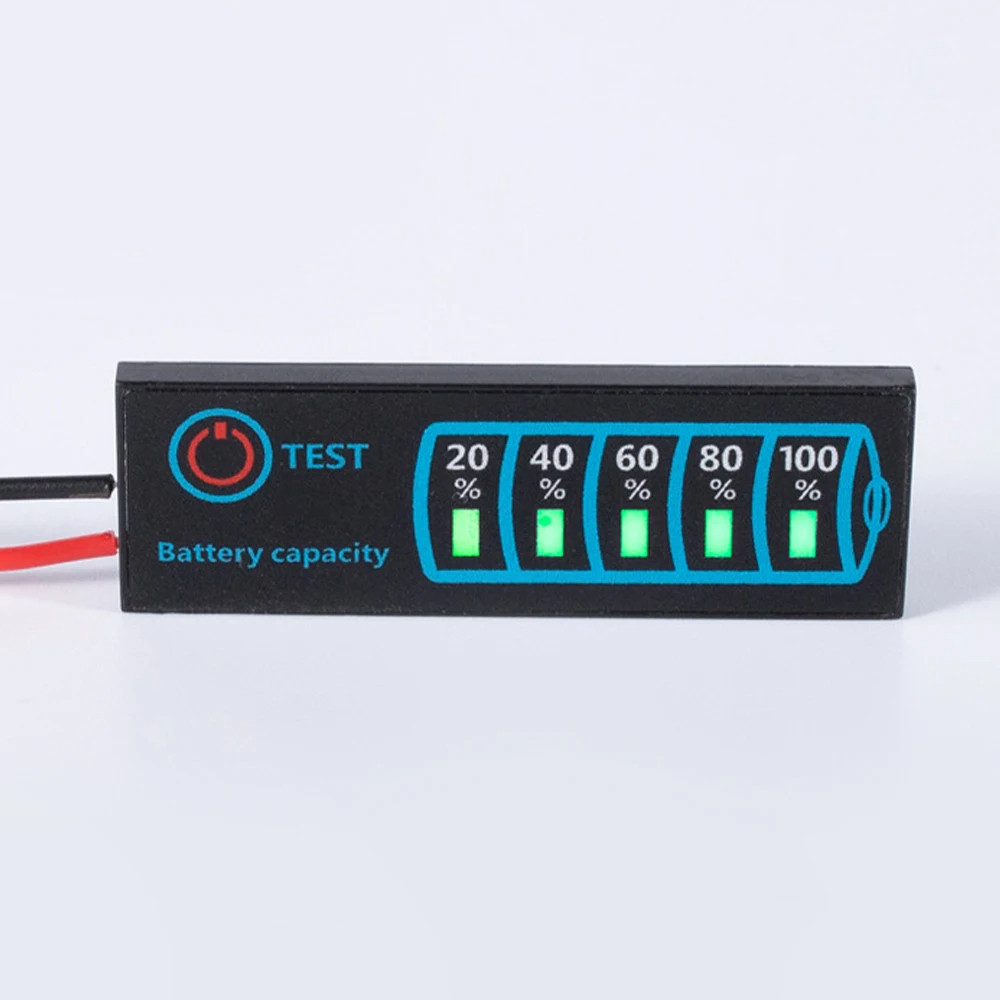

Mạch Hiển Thị Dung Lượng Pin DC 5-30V | Màn Hình LED Báo Pin | Dùng Cho Pin Axit Pin Lithium 12V 24V 48V

Tính năng:
Khi sản phẩm được bật nguồn lần đầu tiên, mặc định là pin lithium 3 dây điện áp.
Ở trạng thái hiển thị bình thường, nếu không có thao tác trong 10 giây, màn hình sẽ tự động tắt và chuyển sang chế độ tiêu thụ điện năng thấp. Có thể nhấn nhanh nút để tắt màn hình và vào chế độ tiết kiệm điện; khi tắt, nhấn nhanh nút để bật và hiển thị nguồn.
Ở trạng thái cài đặt, nếu không có thao tác nào trong 5 giây, sản phẩm sẽ tự động trở lại chế độ hiển thị pin bình thường.
Sau khi cài đặt, nhấn và giữ nút trong 2 giây để lưu dữ liệu và trở về chế độ hiển thị pin (hoặc đợi 5 giây để tự động quay lại).
Nhấn nhanh nút để thiết lập số lượng dây hoặc điện áp của pin (xem bảng cài đặt tùy chọn để biết chi tiết).
Đặc điểm kỹ thuật:

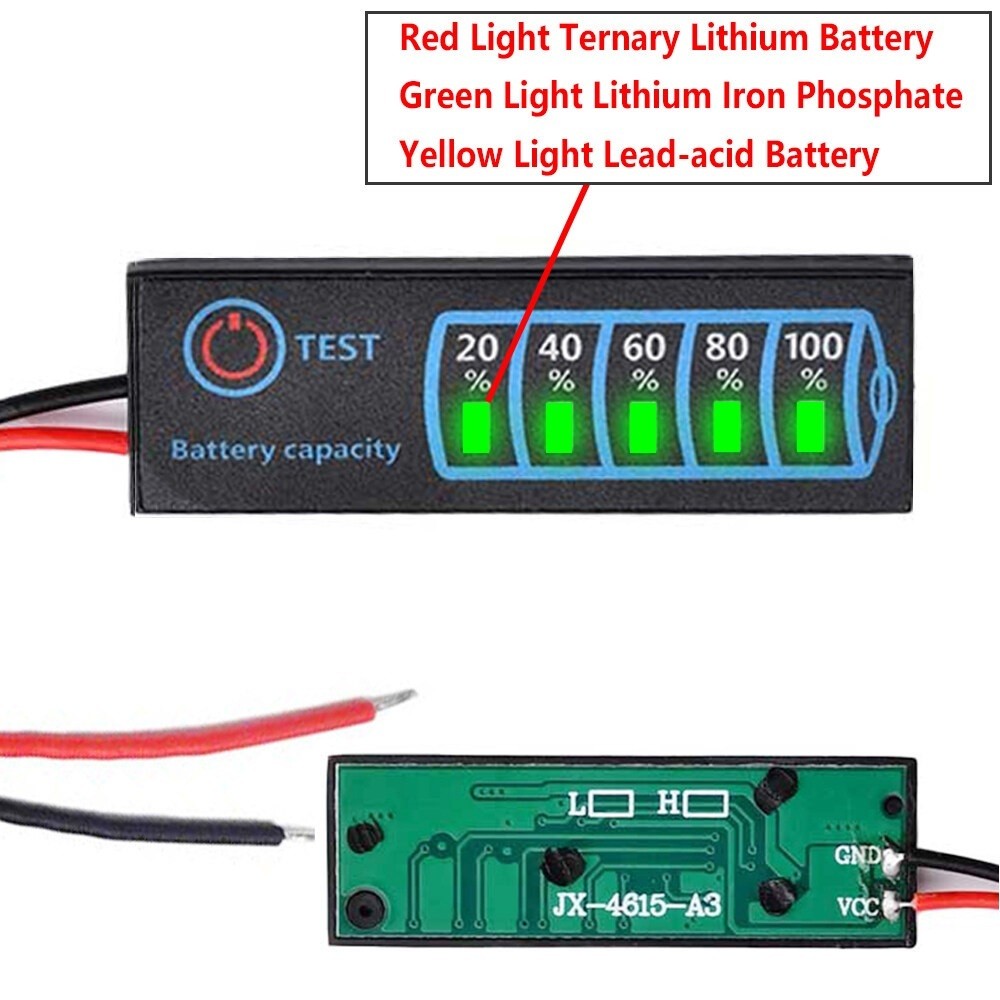

Dòng điện hoạt động: <10mA Chế độ hiển thị: Đèn LED Tốc độ làm mới: 500ms/lần Kích thước: 46mm × 15mm × 3mm Mã sản phẩm: 4615 Điện áp hoạt động: DC 5V - 30V Hướng dẫn cài đặt: Nhấn và giữ nút trong 2 giây để vào chế độ cài đặt. Khi đó, đèn chế độ (loại pin) sẽ nhấp nháy và đèn số chuỗi sáng liên tục. Nhấn nhanh nút để chọn loại pin. Sau khi chọn loại pin, nhấn và giữ nút trong 2 giây để vào chế độ cài đặt số dây/điện áp. Lúc này, đèn chế độ sẽ sáng liên tục, còn đèn số dây/điện áp sẽ nhấp nháy. Nhấn nhanh nút để điều chỉnh số lượng dây hoặc mức điện áp theo nhu cầu (xem bảng cài đặt để biết chi tiết). Nhấn và giữ nút trong 2 giây để lưu cài đặt và trở về chế độ hiển thị pin (hoặc đợi 5 giây để tự động quay lại). Nếu không có thao tác nào trong 5 giây khi đang ở chế độ cài đặt, sản phẩm sẽ tự động trở lại chế độ hiển thị pin bình thường. Lưu ý: Không sử dụng sản phẩm với điện áp vượt quá phạm vi hoạt động, vì điều này có thể gây hư hỏng. Sản phẩm có hai phiên bản điện áp cao và thấp, hãy chọn loại phù hợp trong phạm vi điện áp quy định. Sản phẩm không có khả năng chống nước, vui lòng không sử dụng ngoài trời. 🔹 Ứng Dụng ✔ Xe điện, xe máy điện, pin lưu trữ năng lượng mặt trời ✔ UPS, pin dự phòng, hệ thống năng lượng tái tạo ✔ Pin lithium, pin axit chì trong các thiết bị điện tử 🔹 Hướng Dẫn Kết Nối 1️⃣ Kết nối dây nguồn (VCC) vào cực dương pin 2️⃣ Kết nối dây GND vào cực âm pin 3️⃣ Mạch tự động nhận diện điện áp và hiển thị mức pin 🔹 Lưu Ý Khi Sử Dụng ⚠ Không sử dụng quá điện áp giới hạn (trên 30V) để tránh hỏng mạch ⚠ Không đấu sai cực âm dương để tránh chập cháy ⚠ Sai số có thể thay đổi tùy theo loại pin và tải sử dụng Hashtags
