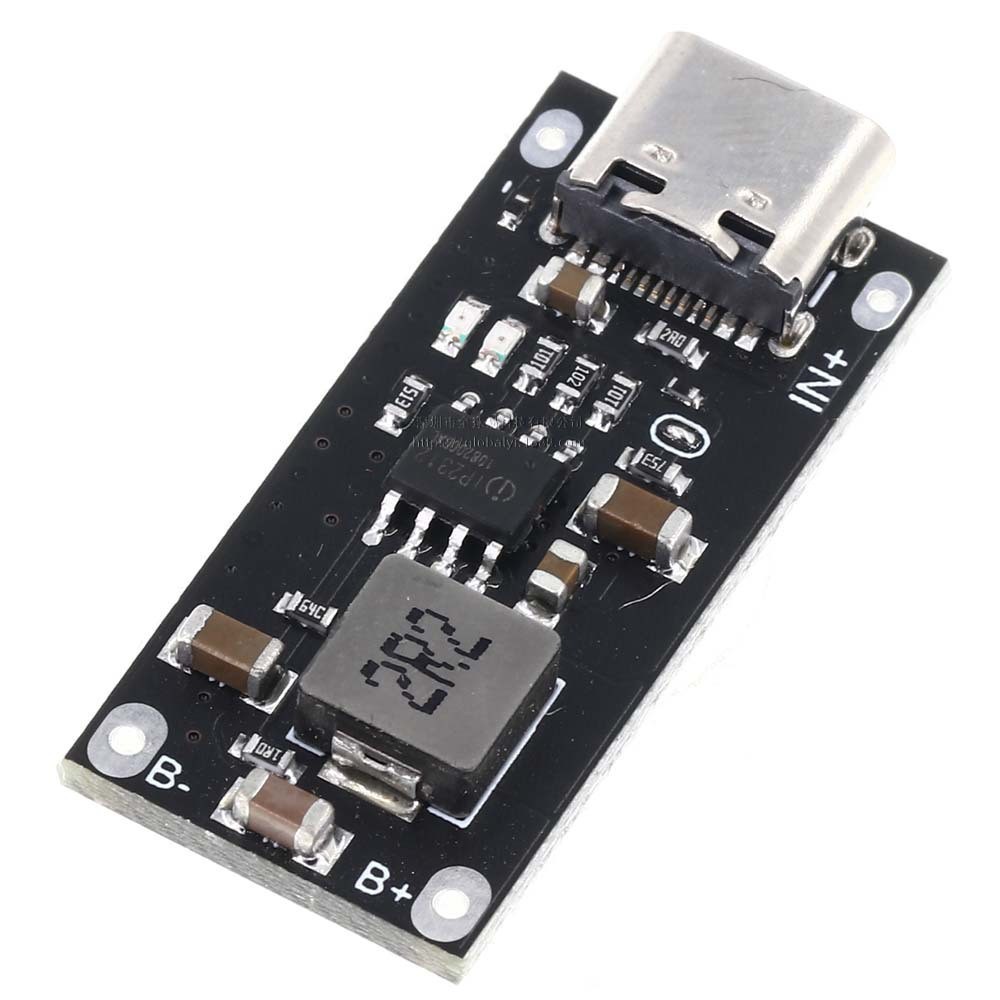

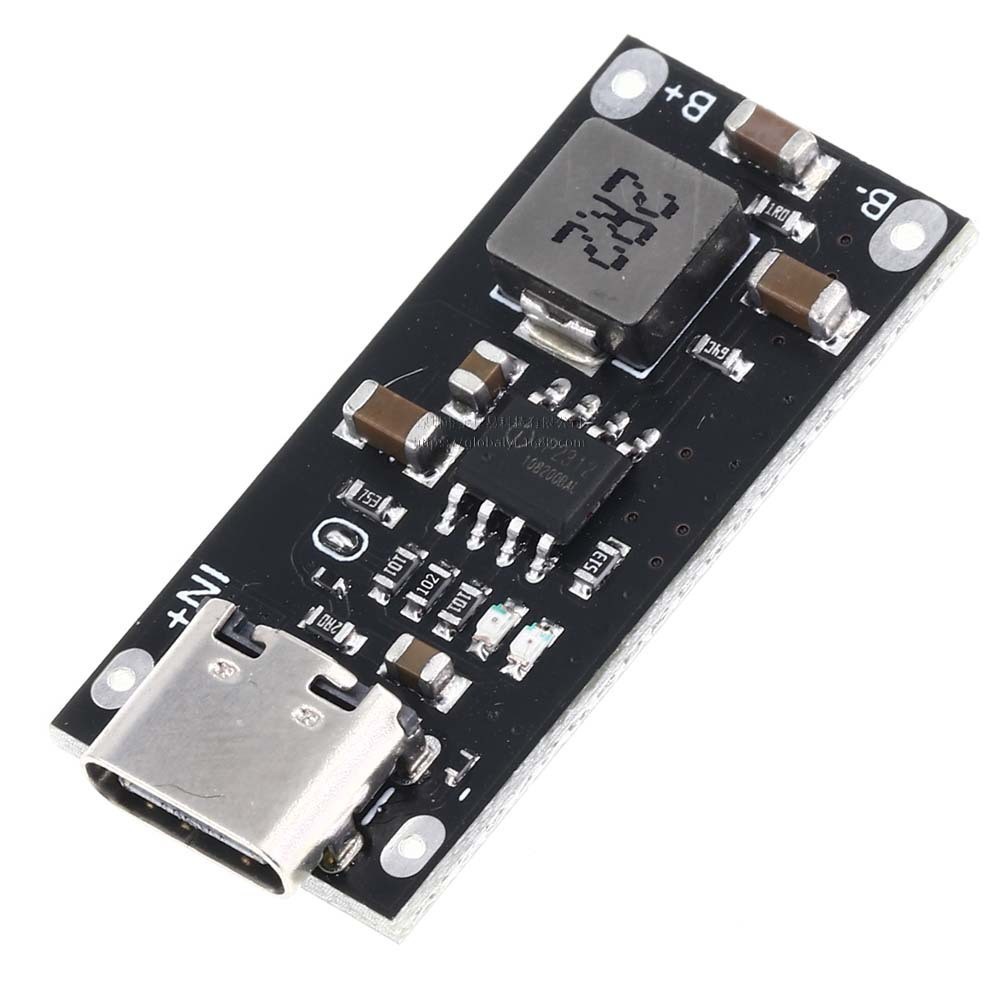

Tên sản phẩm: Bảng sạc nhanh pin lithium ternary polymer 3A (lưu ý không phù hợp với pin lithium iron phosphate 3.2V)
Chip điều khiển chính: IP2312
Điện áp đầu vào: 4,5 ~ 5,5V
Điện áp cắt sạc: sạc 4,2 V/4,35V (cung cấp 2 điện áp đầu ra)
Dòng điện: 3A (có thể thay đổi dòng điện bằng cách điều chỉnh điện trở)
Đèn báo: Có, màu đỏ: đèn báo đang hoạt động. Màu xanh: đèn báo đầy đủ. Lưu ý: Sản phẩm này không có chức năng đèn báo nguồn hoặc chức năng bảo vệ pin. Cửa hàng còn bán bảng bảo vệ pin lithium và bảng đèn báo nguồn.
Hiệu suất chuyển đổi: 3A 93%, 2A 94%, 1A 95% (dữ liệu chỉ mang tính chất tham khảo)
IP2312 áp dụng chế độ sạc CC/CV đầy đủ.
Khi điện áp pin thấp hơn 3V, nó sẽ chuyển sang chế độ sạc nhỏ giọt và sạc pin với dòng sạc 100mA.
Khi điện áp pin lớn hơn 3V, nó sẽ chuyển sang chế độ sạc dòng không đổi và sạc pin với dòng sạc không đổi đã đặt.
Khi điện áp pin gần 4.2V và dòng sạc nhỏ hơn 300mA, nó sẽ chuyển sang chế độ sạc điện áp không đổi. Sau khi chuyển sang chế độ điện áp không đổi, hãy dừng sạc sau mỗi 4 phút và kiểm tra xem điện áp pin có cao hơn 4,15V hay không: Nếu cao hơn 4,15V, hãy sạc nếu không, hãy tiếp tục sạc và kiểm tra lại sau 4 phút.
Sau khi sạc đầy pin, khi phát hiện điện áp pin thấp hơn 4,1V sẽ khởi động lại sạc pin.
Hướng dẫn điều chỉnh hiện tại:
Mặc định là 3A, bỏ điện trở 2A thay bằng điện trở 135k 1A
#IP2312 #sạc nhanh
