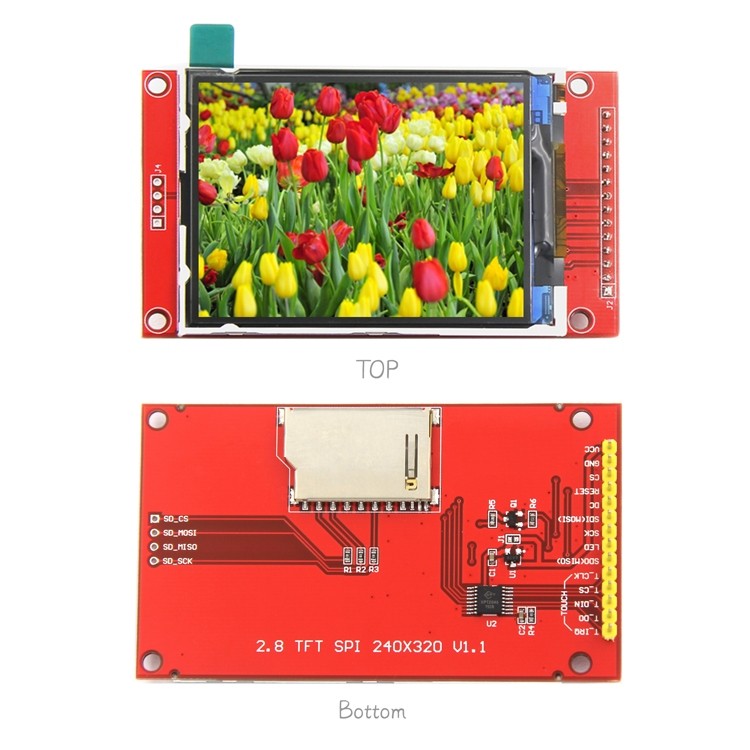

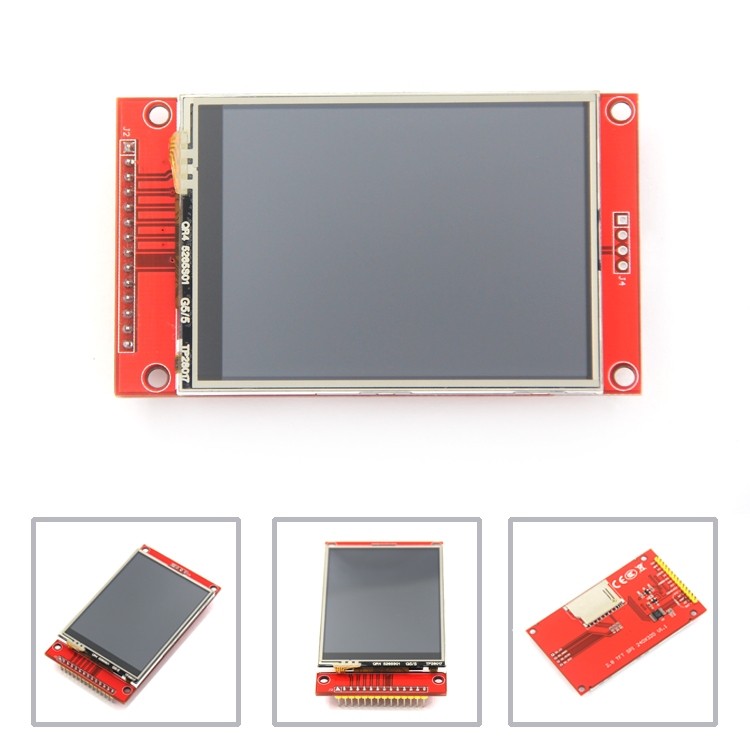

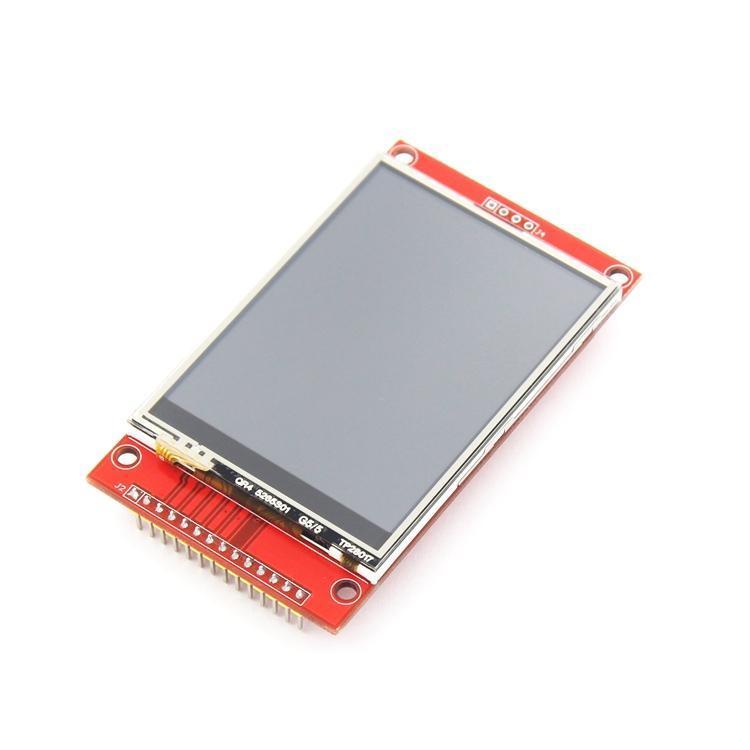

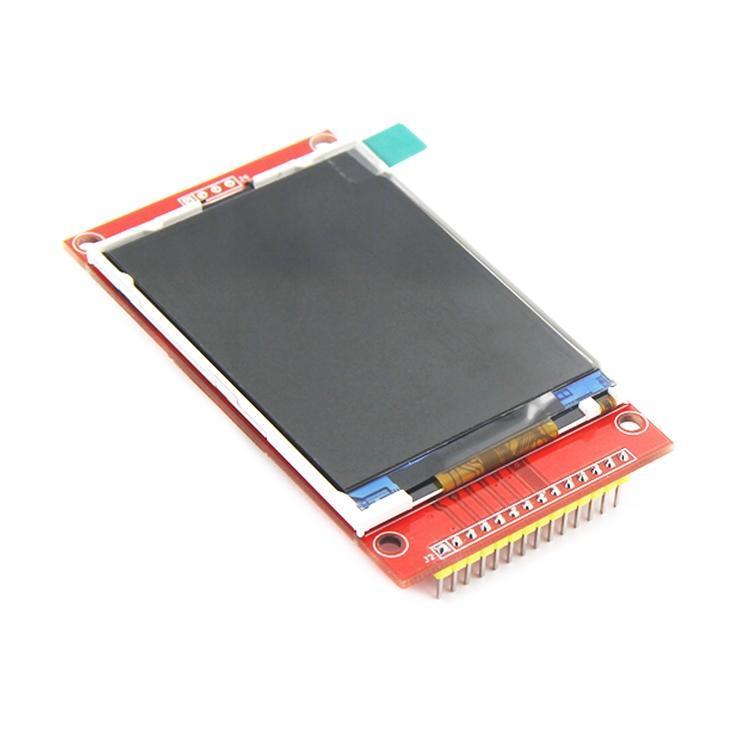

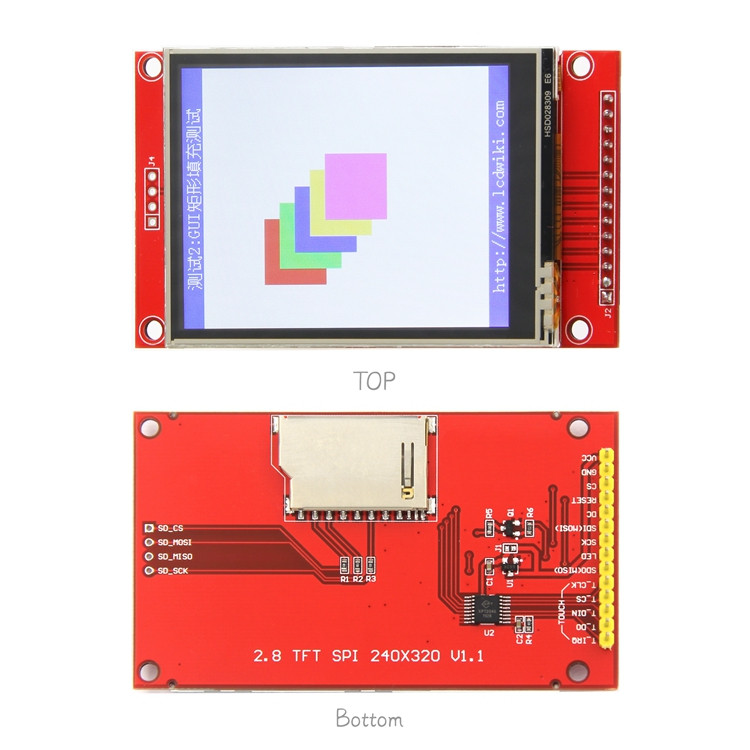

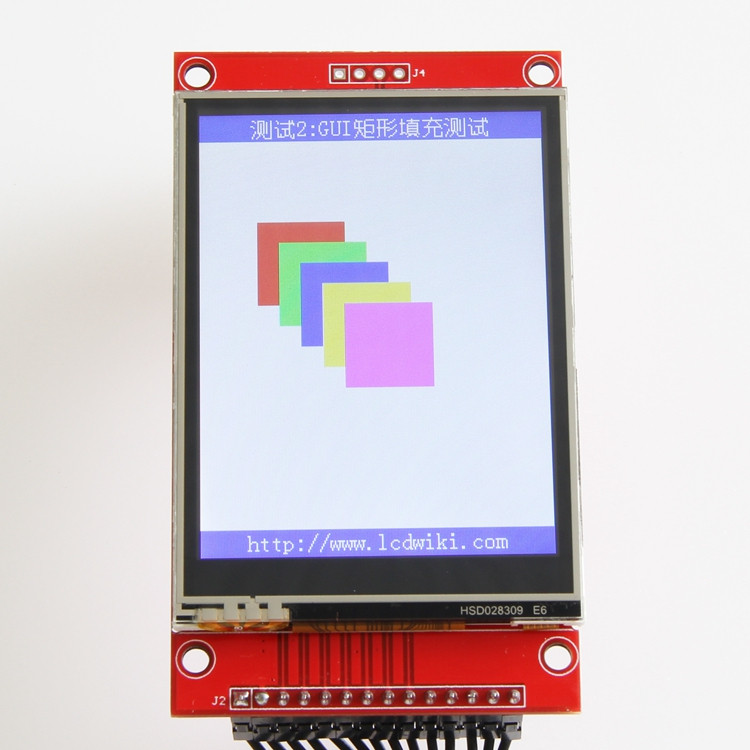

Màn Hình LCD TFT SPI 2.8 Inch 240×320 TFT (ILI9341)

Màn Hình LCD TFT 2.8 Inch
Màn hình 2.8 inch với độ phân giải 320×240, hỗ trợ hiển thị 16-bit RGB với 65K màu, cho phép thể hiện màu sắc phong phú và sắc nét. Mô-đun này có thể lựa chọn chức năng cảm ứng, rất tiện lợi cho các dự án tương tác.
Sử dụng giao thức SPI, chỉ cần vài chân IO để kết nối và điều khiển màn hình, giúp tiết kiệm không gian kết nối trên vi điều khiển. Ngoài ra, mô-đun còn tích hợp slot thẻ SD để mở rộng khả năng lưu trữ và thực hiện các thí nghiệm.
Được sản xuất theo tiêu chuẩn quân sự, đảm bảo hoạt động ổn định lâu dài. Mô-đun cũng cung cấp hỗ trợ kỹ thuật cho các driver cơ bản, cùng với nhiều ví dụ chương trình phong phú để người dùng dễ dàng bắt đầu.
Thông số kỹ thuật:
Màu hiển thị RGB 65K màu sắc
SKU Có cảm ứng: MSP2807; Không có cảm ứng: MSP2806
Kích thước 2.8 inch
Loại TFT
Chip điều khiển ILI9341
Độ phân giải 320×240 pixel
Giao diện mô-đun Giao diện SPI 4 dây
Khu vực hiển thị hiệu quả (AA) 43.2 x 57.6 mm
Kích thước PCB mô-đun 50.0 x 86.0 mm
Nhiệt độ hoạt động -20℃~60℃
Nhiệt độ lưu trữ -30℃~70℃
Điện áp nguồn VCC 3.3V~5V
Điện áp IO logic 3.3V (TTL)
Công suất tiêu thụ Khoảng 90mA
Trọng lượng sản phẩm 25g
Định nghĩa chân kết nối:

Số thứ tự Chân số Mô tả
1 VCC Nguồn điện vào 5V/3.3V
2 GND Đất
3 CS Tín hiệu chọn chip màn hình, kích hoạt ở mức thấp
4 RESET Tín hiệu reset màn hình, kích hoạt ở mức thấp
5 DC/RS Tín hiệu chọn thanh ghi/dữ liệu, mức thấp: thanh ghi, mức cao: dữ liệu
6 SDI(MOSI) Tín hiệu ghi dữ liệu SPI
7 SCK Tín hiệu đồng hồ SPI
8 LED Điều khiển đèn nền, mức cao để bật, nếu không cần điều khiển thì kết nối với 3.3V để luôn bật
9 SDO(MISO) Tín hiệu đọc dữ liệu SPI, nếu không cần đọc thì có thể không kết nối
10 T_CLK Tín hiệu đồng hồ SPI cảm ứng
11 T_CS Tín hiệu chọn chip cảm ứng, kích hoạt ở mức thấp
12 T_DIN Tín hiệu đầu vào SPI cảm ứng
13 T_DO Tín hiệu đầu ra SPI cảm ứng
14 T_IRQ Tín hiệu ngắt cảm ứng, mức thấp khi phát hiện cảm ứng
