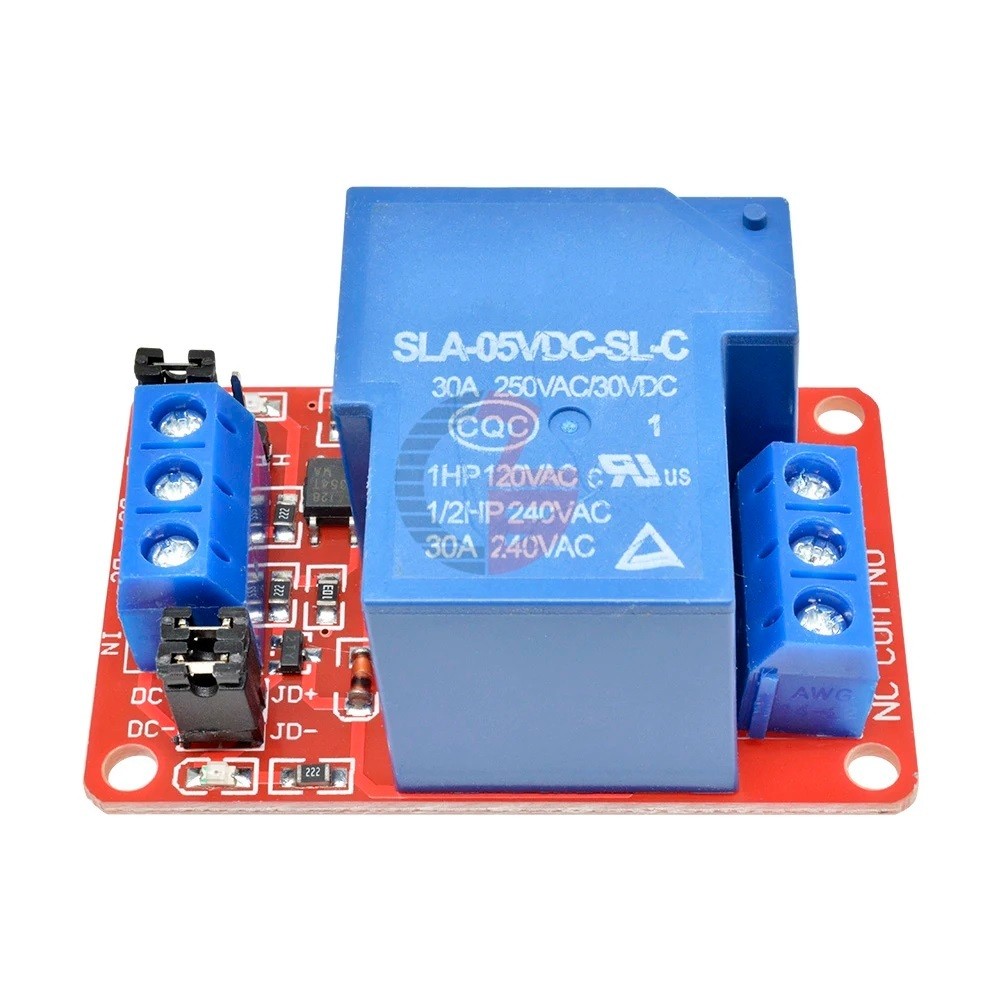

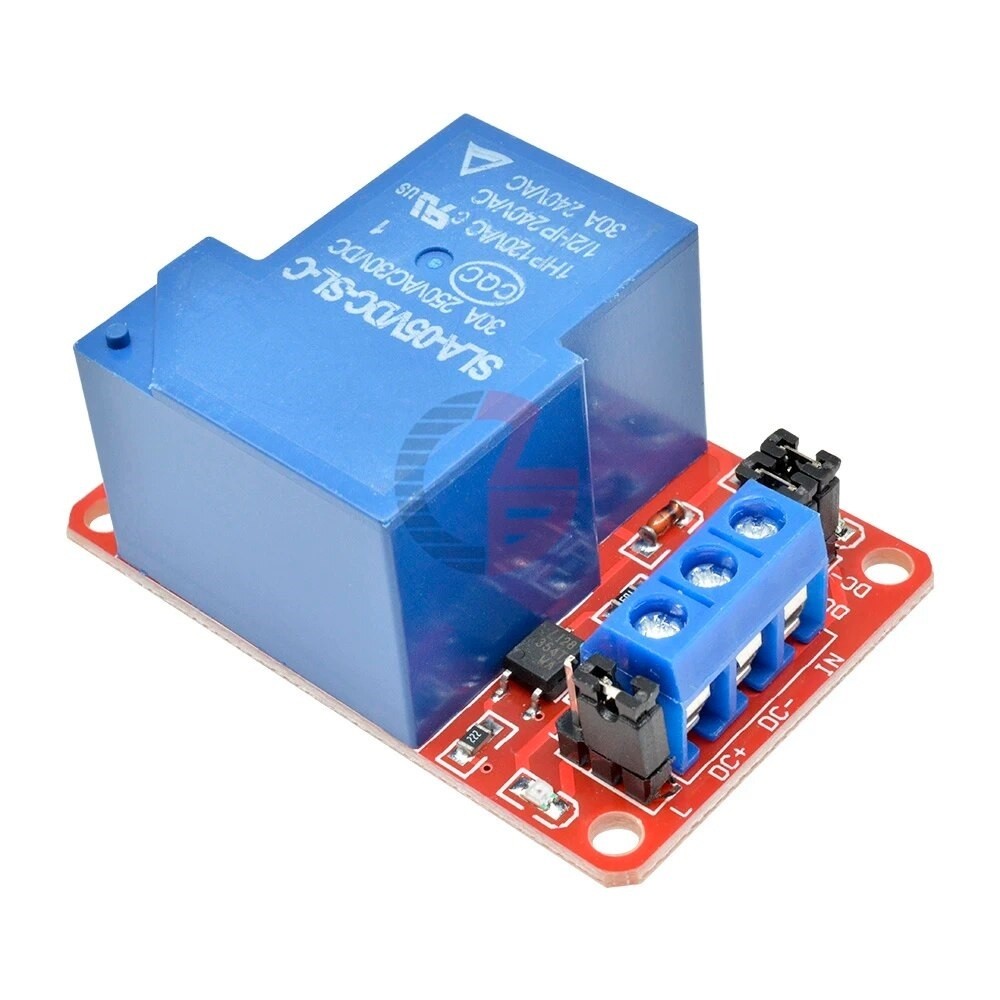

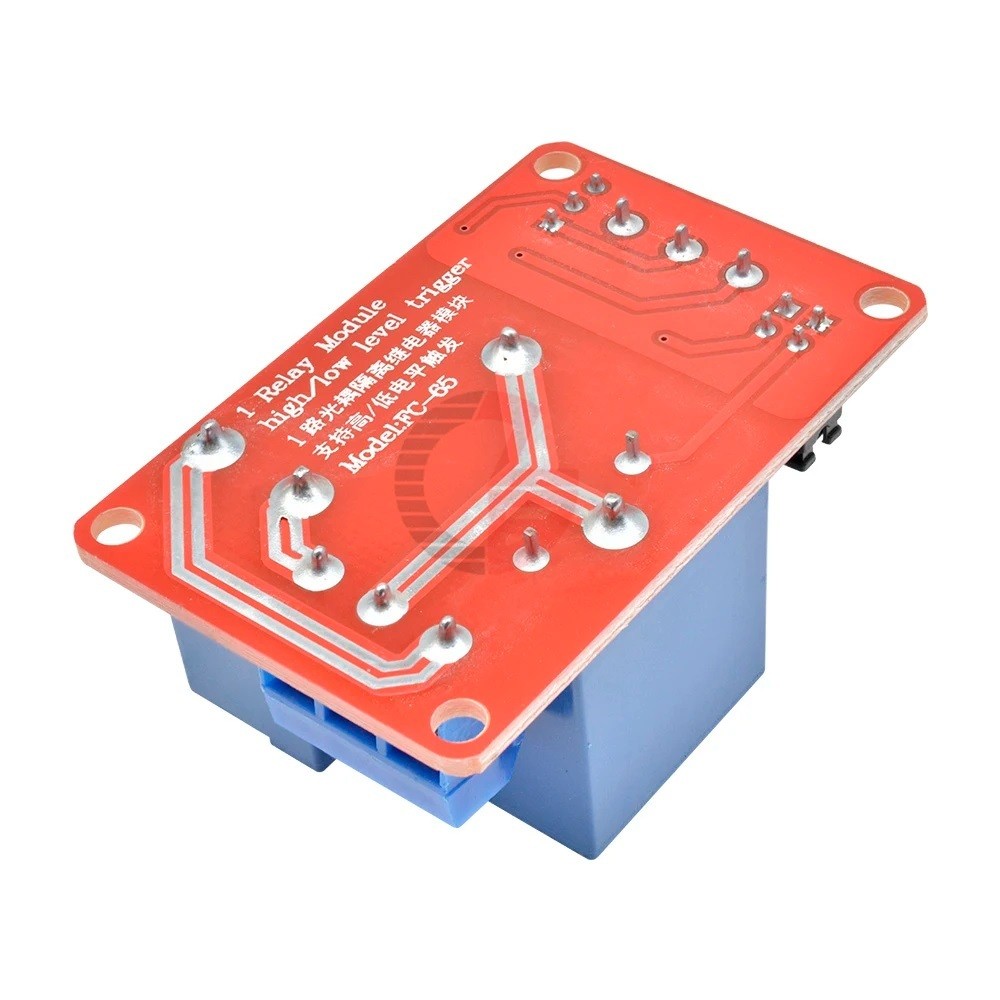

Module 1 Relay opto cách ly 12V 30A với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC với dòng lên đến 30A, thích hợp với đóng ngắt các thiết bị lớn như motor (khoảng 1/2HP), dàn đèn điện, máy móc tầm trung,…có thể chọn đóng khi kích mức cao hoặc mức thấp bằng Jumper.
Mô tả sản phẩm
Sử dụng relay 30A với tải max: AC 250V / 30A, DC 30V / 30A;
Sử dụng opto cách ly;
Điện áp hoạt động: 14V;
Set jumper để chọn kích mức cao hoặc thấp,
4 ốc M3
Thông số:
5V 5mA 190mA 2-4mA 0-1.5V 2.5-5V
12V 5mA 80mA 2-4mA 0-4V 4.5-12V
Giao tiếp:
DC +: điện áp cấp DC chân dương (trigger terminal voltage positive)
DC-: điện áp cấp DC chân âm (trigger terminal voltage negative)
IN: tín hiệu kích (mặc định là điện áp kích bằng điện áp cấp)
JD +: kích điện áp dương relay
JD-: kích điện áp âm relay
Normally closed (NC): thường đóng
Common (COM): Chân chung
Normally opened (NO): thường mở
